Choisir un disjoncteur pour portail électrique : comment s’y retrouver ?

Installer un portail électrique apporte confort et sécurité à votre habitation. Cependant, pour assurer son bon fonctionnement et éviter tout risque électrique, le choix du disjoncteur adapté est essentiel. Ce dernier protège votre installation en cas de surcharge ou de court-circuit. Mais comment bien le choisir ? Plusieurs critères entrent en jeu, comme la puissance du moteur, le type de courant ou encore la distance entre le disjoncteur et le portail. Voici un guide détaillé pour vous aider à faire le bon choix.

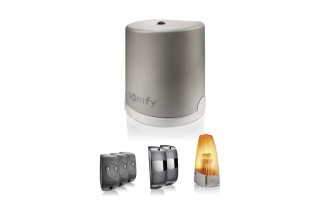

Moteur pour portail battant à verin EasyBase

A partir de 641,52 €

🚚 Livraison sous 7 jours ouvrés

Moteur pour portail coulissant EasySlide

A partir de 774,10 €

🚚 Livraison sous 7 jours ouvrés

Moteur pour portail coulissant PROSlide

A partir de 968,40 €

🚚 Livraison sous 7 jours ouvrés

216 déclinaisons

Livraison gratuite

Portail aluminium battant plein en kit avec ou sans motorisation

A partir de 1 004,46 €

🚚 Livraison sous 10 jours ouvrés

Quels critères pour sélectionner le bon disjoncteur pour portail électrique ?

Le disjoncteur joue un rôle crucial dans la protection de votre portail électrique. Il garantit une alimentation sécurisée et prévient tout dysfonctionnement lié à une surtension. Pour choisir le bon modèle, plusieurs éléments sont à considérer.

Identifier le type de disjoncteur

Il existe deux grandes catégories de disjoncteurs adaptés aux portails électriques :

• Le disjoncteur magnétothermique : il protège contre les courts-circuits et les surcharges thermiques. Il est souvent utilisé pour les équipements nécessitant un démarrage progressif, comme les moteurs de portails.
• Le disjoncteur différentiel : il détecte les fuites de courant et protège les personnes contre les risques d’électrocution. Il est recommandé en complément d’un disjoncteur magnétothermique.

En général, un disjoncteur de 10A à 16A est suffisant pour un portail motorisé domestique. Toutefois, il est important de vérifier les préconisations du fabricant du moteur.

Vérifier la puissance du moteur

Chaque moteur de portail électrique a une puissance nominale exprimée en watts (W). Plus le moteur est puissant, plus il nécessite un disjoncteur adapté. Voici une estimation des besoins en fonction de la puissance du moteur :

• Jusqu’à 500W : disjoncteur de 10A
• Entre 500W et 1000W : disjoncteur de 16A
• Au-delà de 1000W : disjoncteur de 20A

Un disjoncteur sous-dimensionné pourrait disjoncter trop fréquemment, tandis qu’un disjoncteur surdimensionné ne protègerait pas efficacement le circuit.

Prendre en compte le type de courant

Les portails électriques peuvent fonctionner en courant monophasé ou triphasé :

• Monophasé (230V) : c’est le plus courant pour les portails résidentiels. Un disjoncteur de 10A ou 16A est généralement suffisant.
• Triphasé (400V) : utilisé pour des portails industriels ou très puissants. Il nécessite un disjoncteur adapté à l’intensité du moteur, souvent entre 16A et 32A.

Si vous hésitez, vérifiez la plaque signalétique du moteur ou le manuel d’installation fourni par le fabricant.

Considérer la distance entre le disjoncteur et le portail

La longueur du câble entre le tableau électrique et le portail joue un rôle essentiel. Plus la distance est grande, plus la section du câble doit être adaptée pour éviter les pertes de tension. Voici quelques recommandations :

• Moins de 20 mètres : câble de 1,5 mm² avec disjoncteur 10A
• Entre 20 et 50 mètres : câble de 2,5 mm² avec disjoncteur 16A
• Plus de 50 mètres : câble de 4 mm² ou plus, en fonction de la puissance du moteur

Un câble sous-dimensionné peut entraîner une surchauffe et réduire l’efficacité du moteur.

Pourquoi installer un disjoncteur dédié à son portail électrique ?

Certains propriétaires branchent leur portail électrique sur un circuit électrique existant, ce qui peut entraîner des dysfonctionnements. Un disjoncteur dédié est fortement recommandé pour plusieurs raisons :

1. Sécurité électrique accrue : en cas de surtension ou de court-circuit, seul le circuit du portail est impacté, sans affecter le reste de l’installation.
2. Meilleure performance du moteur : un circuit indépendant garantit une alimentation stable, sans fluctuations de tension causées par d’autres appareils.
3. Conformité aux normes électriques : en France, la norme NF C 15-100 impose l’installation d’un disjoncteur différentiel pour tout équipement extérieur relié au réseau électrique.

Un disjoncteur bien choisi permet donc de prolonger la durée de vie de votre portail motorisé tout en garantissant une installation sécurisée.

En suivant ces conseils, vous serez en mesure de sélectionner le disjoncteur idéal pour votre portail électrique. Pour découvrir une large gamme de portails motorisés et sécurisés, visitez notre page dédiée aux portails électriques.
