Comment prendre les mesures d'un portail ?

Mesurer correctement les dimensions de votre futur portail est une étape cruciale pour garantir une installation réussie et fonctionnelle. En effet, une mauvaise configuration du portail peut causer des problèmes, diminuer la sécurité de votre bien et entraîner des frais supplémentaires pour corriger les erreurs.

Il faut penser aux dimensions précises de la largeur entre les piliers, de la hauteur et du refoulement en fonction du portail que vous souhaitez installer. Que soit pour un portail battant, coulissant ou autoportant. En sus, ces mesures du portail incorrectes peuvent avoir comme conséquences des difficultés de fermeture, des contraintes lors de l’ouverture, en particulier si l’espace disponible est minime.

Voici un guide complet optimisé pour faciliter cette tâche et éviter les erreurs courantes.

Livraison gratuite

Portillon aluminium pas cher ajouré lames verticales en kit

A partir de 322,51 €

Ajouter

Livraison gratuite

Portail aluminium battant plein en kit avec ou sans motorisation

A partir de 1 004,46 €

Ajouter

Portail coulissant en acier occultant tôle pleine

A partir de 2 900,00 €

Ajouter

Portail autoportant coulissant sans rail modèle Classique

A partir de 3 163,43 €

Ajouter

Préparation avant la prise de mesures

Nombre de personnes nécessaires et temps estimé

• Nombre de personnes nécessaires : 2 (une personne pour tenir le mètre et une autre pour noter ou vérifier les dimensions).
• Temps estimé : Environ 30 minutes pour un portail battant ou coulissant standard.

Liste des accessoires indispensables

• Un mètre (ruban ou laser pour plus de précision).
• Un crayon et du papier pour noter les dimensions.
• Un niveau pour vérifier les inclinaisons.
• Une ficelle ou un ruban de chantier pour marquer les limites au sol si nécessaire.

Vérification de l’inclinaison du sol et des obstacles

• Identifiez l’endroit où prendre les mesures du portail : repérez clairement l’emplacement du futur portail.
• Vérifiez l’inclinaison du sol : utilisez un niveau pour détecter les pentes ou irrégularités. Cela peut influencer les ajustements nécessaires, surtout pour un portail coulissant.
• Repérez les obstacles potentiels : notez la présence de murs, d’arbres ou d’autres éléments qui pourraient gêner l’installation ou l’ouverture.

Différences de mesures selon le type de portail

Avant la prise de mesure du portail, veillez à ce que la hauteur, largeur et modèle sélectionné soit conforme aux éventuelles réglementations ou aménagements locaux.

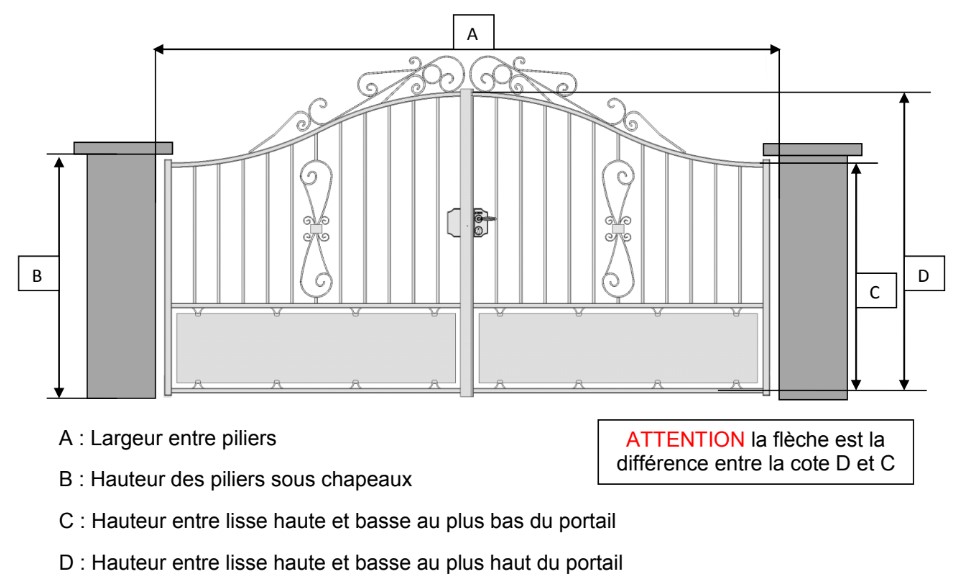

Portail battant

Pour un portail battant, il est essentiel de mesurer précisément l’espace entre les piliers, la hauteur souhaitée et vérifier la possibilité d’ouverture complète.

Largeur :  La mesure du portail entre les piliers béton doit inclure le cadre et les fixations d’installation. Cette dimension est appelée dimension hors tout ou dimension extérieure totale de votre portillon. Pour une mesure plus précise vérifiez à plusieurs hauteurs la largeur trouvée. Il arrive que la largeur ne soit pas exactement la même sur toute la hauteur en raison de piliers pas droit.

La hauteur : La hauteur d’un portail ou portillon battant se mesure par rapport à la hauteur des piliers. Généralement on parle de hauteur sous chapeau à ne pas dépasser. De plus, il est important d’enlever 10 cm dans la hauteur pour éviter les frottements avec le sol.

Attention pour un modèle battant si votre terrain est en pente il faut s’assurer que le portail battant peut s’ouvrir vers l’intérieur ou bien vers l’extérieur.

Découvrez nos solutions adaptées ici : découvrir nos portails battants.

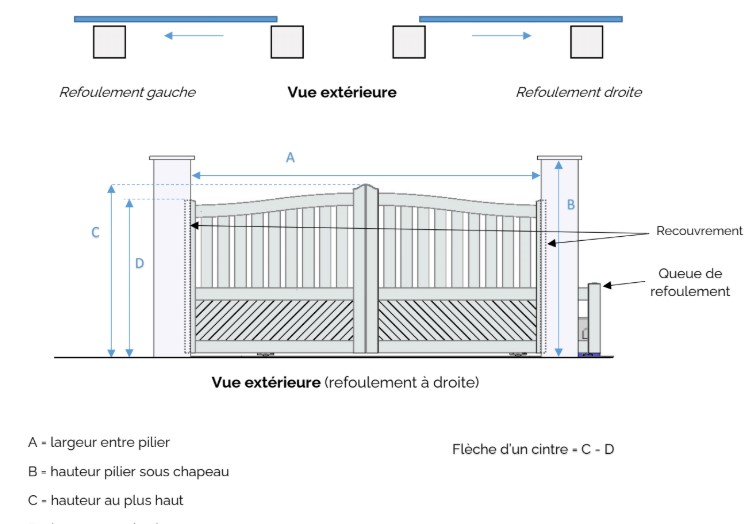

Portail coulissant

Les portails coulissants nécessitent une attention particulière à la longueur disponible pour le refoulement. Il faut donc mesurer l’espace du portail en position fermée mais également la distance sur le côté où le portail doit glisser. Ainsi pour un portail de 6 mètres de long il faudra en tout 12 mètres minimum d’espace disponible dans la longueur.

Explorez nos options ici : découvrir nos portails coulissants.

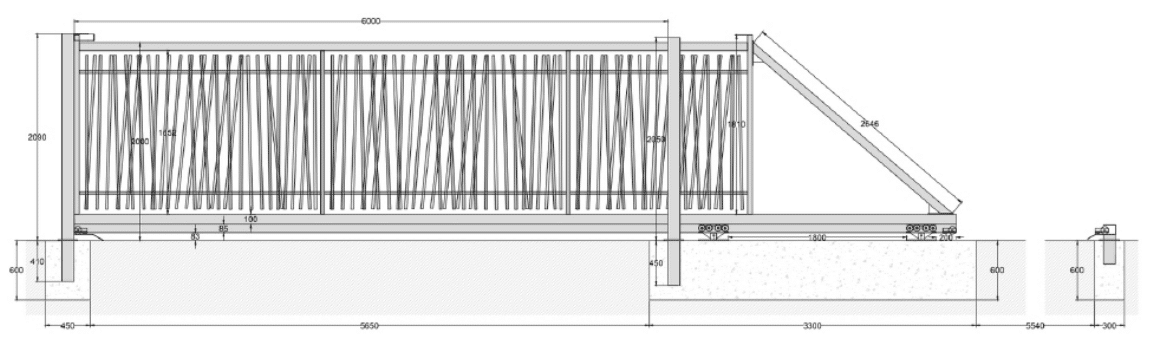

Portail autoportant

Pour les portails autoportants, en plus de la largeur et de la hauteur, il faut calculer le contrepoids nécessaire pour équilibrer le portail. En effet la longueur des portails autoportant est généralement plus importante qu’un portail coulissant classique. La longueur du support en béton porteur (le contrepoids) du portail, qui doit être d'environ 30 % de la largeur totale.

Consultez nos modèles ici : découvrir nos portails autoportants.

Étapes détaillées pour mesurer chaque type de portail

Mesurer la largeur

• Placez le mètre entre les deux piliers ou les points d’ancrage.
• Prenez la mesure à trois hauteurs différentes (haut, milieu, bas) et retenez la plus petite valeur pour éviter les erreurs dues aux irrégularités.

Mesurer la hauteur

• Mesurez la hauteur du sol jusqu’au point souhaité pour le sommet du portail.
• Prenez en compte les finitions, comme les pointes ou les ornements éventuels.
• Assurez-vous que le sol soit homogène et laissez un espace de 5 à 10 cm en bas afin d'éviter tout frottement avec le sol et d'éventuels obstacles.

Prendre en compte le refoulement ou le contrepoids

• Pour un portail coulissant ou autoportant, mesurez l’espace disponible sur le côté où le portail doit se déplacer.
• Vérifiez que cet espace est dégagé de tout obstacle.

FAQ : conseils pratiques et erreurs à éviter

Importance des marges de sécurité

• Ajoutez une marge de 10 cm minimum avec le sol : cela évite les frottements, notamment en cas de pente ou d’obstacles imprévus.
• Vérifiez l’alignement des piliers : une légère inclinaison peut fausser les dimensions et compliquer l’installation.

Vérification de la compatibilité avec une motorisation

• Avant l’achat, assurez-vous que le modèle choisi permet l’ajout d’une motorisation. Certains portails nécessitent des accessoires spécifiques ou des ajustements.
• Vérifiez l’espace pour intégrer un moteur sans gêner l’ouverture ou l’esthétique.

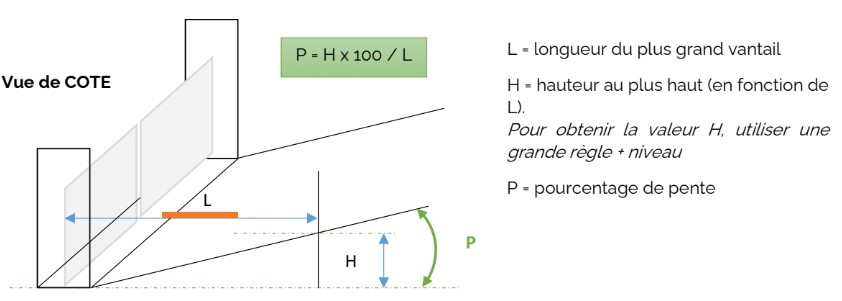

Mesure d’une pente pour un portail battant

Pour mesurer une pente lorsque vous installez un portail battant, suivez ces étapes :

• Déterminez la longueur du vantail le plus grand (L) : Prenez la mesure horizontale complète du vantail pour définir l’amplitude de son ouverture.
• Mesurez la hauteur maximale (H) : Utilisez une grande règle associée à un niveau pour relever la différence de hauteur entre le point de départ et le point final de l’ouverture du vantail. Assurez-vous de prendre cette mesure sur la partie la plus haute de la pente en fonction de la longueur.
• Calculez le pourcentage de pente (P) : Ce pourcentage est obtenu en divisant la hauteur (H) par la longueur (L), puis en multipliant le résultat par 100. Cela vous donnera la pente exacte en pourcentage.

IMPORTANT : Vérifiez que la pente est régulière sur toute la trajectoire du vantail. Une pente irrégulière peut causer des frottements ou des difficultés lors de l’ouverture et de la fermeture du portail. En cas de pente non uniforme, envisagez des solutions comme l’ajout d’une motorisation adaptée ou la modification du terrain pour assurer un fonctionnement optimal.

Avec ces étapes et conseils, vous pourrez prendre les mesures de votre portail avec précision et éviter les erreurs coûteuses. Vous êtes désormais prêt à passer à l’étape suivante : choisir le portail idéal pour votre projet !
