Motorisation d'un portail battant : guide étape par étape

Nous le savons, les aléas du quotidien peuvent vite nous pousser à chercher des solutions intelligentes pour simplifier nos gestes quotidiens. L'ouverture et la fermeture du portail en font partie. Fini les sorties intempestives de votre véhicule par tous les temps ! La motorisation de portail battant s'impose comme la solution idéale pour transformer votre entrée et votre sortie de propriété en une expérience simple. Voyons ensemble comment motoriser un portail battant.

Livraison gratuite

Portail aluminium battant ajouré en kit avec ou sans motorisation

A partir de 706,48 €

Ajouter

Livraison gratuite

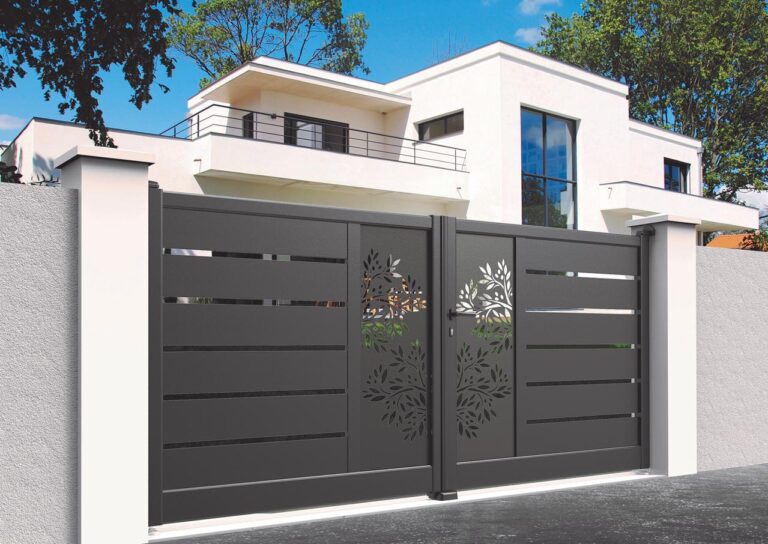

Portail aluminium battant découpe laser en kit avec ou sans motorisation

A partir de 1 137,28 €

Ajouter

Livraison gratuite

Portail aluminium battant ajouré horizontal en kit avec ou sans motorisation

A partir de 933,04 €

Ajouter

Livraison gratuite

Portail aluminium battant semi-ajouré en kit avec ou sans motorisation

A partir de 833,70 €

Ajouter

Vérifications préliminaires

Le système de bras articulé est un système de motorisation qui convient parfaitement aux portails battants. L’automatisation va fonctionner à l’aide de bras articulés qui vont relier le vantail à une partie du mur. En plus de l’espace que vous deviez allouer pour le portail battant seul, sachez que la motorisation en exige encore davantage pour que l’ouverture se passe de la meilleure des manières. Ce type de motorisation est souvent utilisé car il présente une multitude d’avantages. En effet, il s’utilise facilement et rapidement. De plus, il s’adapte à de nombreuses configurations de portail. Assurez-vous d’effectuer convenablement les vérifications préliminaires. Vérifiez l’aplomb des piliers et l’encombrement des futurs bras. Vérifiez également que la largeur ainsi que le poids des battants soit compatible avec vos kits de motorisation. Sachez que Cloture Online vous propose des portails battants venus directement avec leur kit de motorisation comme le Portail aluminium battant ajouré en kit avec ou sans motorisation.

Préparation de l'installation

Afin de préparer convenablement l’installation de la motorisation du portail, assurez-vous de posséder tous les éléments nécessaires. Pour procéder à l’installation, vous aurez besoin de :

• Un kit de motorisation,
• Des goujons de fixation,
• Des chevilles,
• Du câble électrique,
• Des outils : mètre, crayon, règle, niveau à bulle, perforateur et visseuse, plusieurs tournevis, etc.

Concernant l’installation en elle-même, après avoir fixé le moteur, la béquille de la butée centrale et le verrou seront superflus. Il est donc recommandé de démonter ces composants (y compris la gâche) et de maintenir le loquet à l'intérieur de son encoche ; le moteur seul sera amplement suffisant pour maintenir le portail fermé. En outre, veuillez vérifier l'état des butées d'ouverture et des charnières, puis assurez-vous que les deux battants pivotent librement.

Organisation du câblage électrique

Pour la motorisation, nous nous conseillons de prévoir l’installation électrique car c’est l’étape la plus importante pour que votre portail battant soit parfaitement motorisé. Anticipez le passage d’une gaine électrique de 230V avec mise à la terre, allant jusqu'à la position prévue pour le boîtier de commande. En outre, envisagez de créer une saignée pour le cheminement du câble reliant les deux bras, ainsi qu'une autre gaine pour connecter les photocellules et le clignotant au moteur principal. Cette prévoyance facilitera grandement le processus d'installation et assurera un fonctionnement efficace et sécurisé de votre système.

Positionnement des bras articulés

Vient à présent l’étape où vous devez positionner les bras articulés.

Tous les modèles de portails sont conçus avec un renforcement structurel, souvent sous la forme d'un chevron fin, positionné typiquement au centre et aligné parallèlement au bord inférieur. Cette caractéristique spécifique détermine précisément où les bras doivent être fixés, et donc, la hauteur à laquelle la motorisation doit être montée. Il est donc impératif de planifier avec précision l'ancrage des bras au niveau de cette traverse, située à mi-hauteur du portail. Nous vous recommandons cela dans le cas où vous possédez un portail battant modèle plein. Si vous avez fait l’acquisition d’un modèle ajouré, préférez fixer les bras sur leur partie inférieure et pleine afin d’avoir une forte stabilité.

Mesure pour le placement des moteurs

Repérez soigneusement la traverse sur chaque vantail du portail, en marquant précisément son centre à l'aide d'un crayon. Utilisez une règle et un niveau à bulle pour tracer cette ligne sur chaque pilier. Votre installation sera ainsi beaucoup plus précise. N’hésitez pas à consulter les notices de montage concernant la distance recommandée pour fixer la platine par rapport aux axes des gonds. Cette mesure est importante, car elle influencera directement l'ampleur de l'angle d'ouverture maximal des portes.

Montage des supports moteur

Commencez par méticuleusement positionner la platine sur le premier pilier. Marquez les emplacements des trous de fixation à l'aide d'un crayon en vous assurant de la verticalité et de l'horizontalité parfaite de la platine. Répétez cette opération avec le plus grand soin pour le deuxième pilier. Ensuite, munissez-vous d'une perceuse adaptée au matériau de vos piliers et percez les trous aux endroits marqués. N'oubliez pas d'utiliser des chevilles adéquates pour garantir une fixation solide et durable des platines. Vissez ensuite fermement ces dernières à l'aide de vis adaptées au support et à la puissance de votre motorisation.

Une fois les platines solidement fixées, l'étape suivante consiste à installer les bras et les moteurs. Suivez les instructions fournies dans les notices de montage pour fixer les bras sur les moteurs puis positionnez-les sur les platines respectives. Vissez-les solidement pour créer une liaison stable et résistante. Assurez-vous également du bon alignement des bras et des vantaux du portail pour une ouverture et une fermeture fluides.

Attachement des pattes de liaison

Pour que votre installation soit solidement fixée, l’étape de l’attachement des pattes de liaison est importante. Commencez par débrayer le moteur en suivant les instructions spécifiques à votre modèle de motorisation. Cette étape permettra de sécuriser et faciliter la manipulation de la patte de liaison. Placez ensuite la patte de liaison contre le portail en respectant l'alignement indiqué dans la notice d'installation. Marquez l'emplacement des trous de fixation sur la traverse du portail à l'aide d'un crayon ou d'un outil de marquage. Munissez-vous d'une perceuse adaptée au matériau de votre portail (bois, aluminium, etc.) et percez les trous aux emplacements marqués. Insérez les chevilles appropriées dans les trous percés pour renforcer la fixation de la patte. Fixez ensuite la patte de liaison sur la traverse du portail à l'aide de vis et d'écrous adaptés. Assurez-vous que la fixation est solide et que la patte est bien positionnée. Pour renforcer la sécurité, placez l'écrou du côté intérieur de votre propriété et utilisez un boulon à tête sans empreinte pour empêcher tout démontage de la patte par l'extérieur. Enfin, vérifiez la stabilité et l'alignement de la patte de liaison une fois fixée. Assurez-vous qu'elle ne gêne pas le mouvement du portail lors de l'ouverture et de la fermeture.

Installation des photocellules

Vient à présent l’étape de l’installation des photocellules de sécurité. Elles doivent être positionnées sur chacun des poteaux. Vous devez placer les deux photocellules sur les deux poteaux. Après les avoir ouvertes, placez-les afin de marquer les trous de fixation. Vous devrez par la suite percer au niveau des piliers afin de pouvoir fixer les moulures qui vont permettre de dissimuler les branchements qui serviront au bon fonctionnement de l’ouverture automatique de votre portail battant. Enfin, terminez par la découpe du câble de la photocellule réceptrice puis ôtez les divers câbles et joignez-les. Appuyez-vous sur la notice fournie avec votre kit de motorisation. Effectuez les mêmes étapes pour la section émettrice.

Finition de l'installation électrique

Après ces manœuvres, procédez à la pose du feu clignotant afin d’indiquer clairement aux piétons quand le portail battant est en marche. Choisissez l’endroit où c’est le plus visible pour vous ; Retirez le diffuseur de couleur ainsi que l’ampoule. Chevillez maintenant le socle sur le pilier que vous avez choisi puis faites le raccordement.

Vient ensuite l’étape de la finition de l’installation électrique. Pour votre sécurité, il est obligatoire de cesser l’alimentation générale.

Suivez clairement les étapes suivantes.

Pour commencer, fixez solidement un boîtier étanche à proximité du boîtier de commande principal. Assurez-vous également d'installer une moulure à côté du boîtier pour un aspect esthétique et une protection supplémentaire.

Utilisez des dominos pour connecter les câbles des deux moteurs au boîtier de commande principal. Vérifiez que les câbles sont correctement isolés pour éviter tout court-circuit potentiel. Une fois les connexions des moteurs effectuées, refermez soigneusement les boîtiers pour protéger les composants internes.

Mettez ensuite le moteur en marche pour tester son fonctionnement. Assurez-vous qu'il réagit correctement aux commandes et qu'il fonctionne en douceur.

Ouvrez la porte à fond pour faciliter l'installation des accessoires supplémentaires tels que les photocellules et le clignotant.

Branchez ces accessoires au boîtier de commande principal en suivant les instructions de la notice de montage fournie avec votre kit de motorisation.

Procédez ensuite à la connexion du boîtier de commande à une source d'alimentation électrique stable et adéquate.

Une fois tous les composants correctement connectés, refermez le boîtier de commande et rétablissez l'alimentation générale. Vérifiez que tous les câbles sont correctement sécurisés et que rien n'entrave le mouvement de la porte.
